EQ3750ASH. Модуль протокола APOLO.

КОДА-ОПТИМ Каталог продукции EQP. Система пожарного и газового контроля

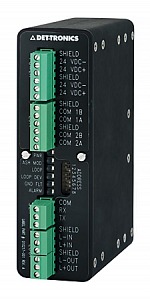

увеличить картинку (EQ3750ASH. Модуль протокола APOLO.)

Модуль EQ3750ASH (ASH) предназначен для включения в систему EQP адресных извещателей и других устройств, поддерживающих протокол APOLO.

Модуль ASH обеспечивает питанием и обмен данными для 64 адресных устройств. В шлейфе LON может быть подключено до 10 модулей ASH.

Технические характеристики:

Количество подключаемых устройств До 64.
Температурный диапазон От – 40 °С до + 85 °С.
Количество модулей ASH в цепи LON До 10.
Влажность От 5 % до 95 %, без конденсации.
Тип входного сигнала Протокол APOLO.
Монтажное основание DIN-рейка.
Напряжение питания 24 В (номинально).
Размеры, мм Высота – 160; длина – 50,8; ширина – 109.
Потребляемая мощность, при 24 В 11 Вт (максимально).
Вес, кг 1,22
