Назначение
Трансмиттер сигналов уровня загазованности модель 505 предназначен для преобразования и передачи сигнала от газоанализатора CGS на внешние устройства.
Трансмиттер модели 505 работает с одним каталитическим газоанализатором CGS, обеспечивая линейный выходной сигнал 4–20 mA, соответствующий концентрации газа от 0 % до 100 % НКПР.
Трансмиттер модели 505 разработан и сертифицирован для использования во взрывоопасных зонах для работы совместно с каталитическим газоанализатором CGS и контроллером R8471.

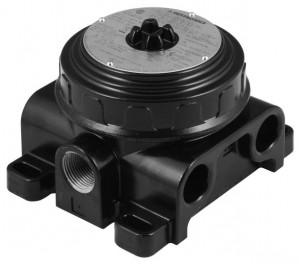

Конструктивное исполнение
- Оболочка трансмиттера выполнена из сплава анодированного алюминия или нержавеющей стали. Оболочка состоит из цилиндрического корпуса и навинчивающейся крышки.
- Внутри корпуса находятся электронные компоненты (кнопки калибровки, преобразователь).
- Крышка предохранена от самоотвинчивания специальным запорным устройством.
- В зависимости от модификации корпус может иметь до пяти портов для кабелепровода.
- Сравнительно небольшие габариты позволяют расположить трансмиттер в достаточно удалённом участке, либо в труднодоступном месте, где скопление газов наиболее вероятно.
Надёжность
- Высокая стабильность показаний, длительный срок службы.
- Трансмиттер 505 разработан и сертифицирован для использования во взрывоопасных зонах.
- Не требует текущего техобслуживания, за исключением плановых проверок.
- Периодичность плановых проверок определяется требованиями конкретного применения.
Основные технические данные:
| Совместимость |
Газоанализатор горючих газов термокаталитический модель CGS.
|
| Выходной сигнал | 4-20 mA. |
| Диапазон шкалы | От 0 % до 100 % НКПР. |
| Питание | От 17 В до 32 В пост. тока. |
| Потребляемая мощность |
24 В пост. тока (номинальное). Диапазон от 17 до 32 В. |
| Маркировка взрывозащиты | 1ExdIICT6. |
| Класс защиты | IP66. |
| Диапазон влажности | От 5 % до 90 %, без конденсации. |
| Температурный диапазон |
Рабочий: от – 55 °С до + 75 °С. Хранение: от – 55 °С до + 75 °С. |
| Материал корпуса |
Алюминий (содержание магния не более 2 %) или нержавеющая сталь марки 316 (CF8M).
|
| Резьба кабелепровода |
Для газоанализатора CGS – M20;
для кабелепровода – М25 или ¾ NPT. |
| Вес | Алюминий – 1,7 кг; нержавеющая сталь – 4,0 кг. |
| Размеры, мм | Высота – 94; глубина – 100; ширина – 104. |
| Гарантия | 18 месяцев. |
