Назначение
Газоанализатор углеводородных газов инфракрасный трассовый модель LS2000 предназначен для непрерывного контроля над содержанием в воздухе концентрации углеводородных газов и включения аварийной сигнализации при превышении заданных уровней концентрации.
Газоанализатор LS2000 может использоваться как автономное средство измерения или как часть системы контроля загазованности.
LS2000 предназначен для применения при добыче, переработке, хранении и транспортировании нефти и газа.
Конструктивное исполнение
Принцип действия газоанализаторов основан на поглощении инфракрасного излучения углеводородными газами и парами и преобразовании интенсивности поглощения в единицы концентрации (% НКПР/м).

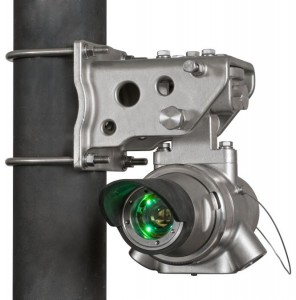

Газоанализатор состоит из двух основных модулей, выполненных в корпусах из нержавеющей стали: источника излучения и приёмника. Источник и приёмник могут быть разнесены на расстояние от 5 до 120 м друг от друга.
В корпусе источника излучения размещены основной и резервный ИК источник. ИК источник сквозь прозрачное окно в корпусе источника излучает в приёмник поток световых импульсов.
На длине пути из источника света в приёмник происходит поглощение определённых длин волн инфракрасного излучения. Суммарное поглощение определяется концентрацией углеводородного газа в воздухе между источником и приёмником. Уровень поглощения измеряется двумя оптическими детекторами, расположенными в модуле приёмника. Используется двулучевая схема измерения. По величине разностного сигнала (активного и опорного сигналов) микропроцессор определяет концентрацию углеводородного газа в воздухе и преобразует это значение в выходной токовый сигнал 4–20 mA, который передаётся на систему контроля и оповещения.
Выходной токовый сигнал 4 – 20 mA соответствует концентрации углеводородных газов в диапазоне от 0 % до 5 % НКПР/м.
Защита оптики
Козырёк защищает от попадания грязи и дождя. Встроенный обогрев оптики обеспечивает защиту от обледенения и появления росы.
Регистрация данных
Для регистрации работы в реальном времени имеется встроенная энергонезависимая память на 4000 событий, которая позволяет сохранять информацию о таких событиях как: 10 последних калибровок, включение/ выключение питания, неисправность, превышение порогов срабатывания и т.д. с указанием даты, времени, напряжения питания и температуры внутри прибора. Это позволяет детально разобрать аварийную ситуацию и установить причину её возникновения. Доступ к данной информации обеспечивается при помощи каналов связи HART и MODBUS или программного обеспечения S3.
Основные технические данные:
Диапазон обнаружения | 0–5 НКПР/м. |
Измеряемые газы | Метан, пропан, бутан. |
Длина контролируемой трассы, м | 5–120. |
Точность | ± 0,25 % НКПР/м. |
Время установления выходного сигнала, Т09 | ≤ 5 сек. |
Питание |
24 В пост. тока (номинальное); Диапазон: от 18 до 32 В. |
Потребляемая мощность |
Не более 16 Вт. |
Аналоговый выход |
4–20 mA; (изолированный / неизолированный) максимальная нагрузка цепи до 600 Ом.
|
Цифровой выход | RS-485 MODBUS RTU; HART. |
Релейные выходы |
Нагрузка до 3 А при 30 В. 3 реле: А1 (первый порог тревоги), А2 (второй порог), А3 (реле неисправности).
|
Температурный диапазон |
Рабочий: от – 55 °С до + 75 °С. Хранение: от – 55 °С до + 85 °С. |
Источник | ИК источник. |
Класс защиты | IP66/67. |
Диапазон влажности |
От 0 % до 99 % относительной влажности.
|
Маркировка взрывозащиты | 1Eхd IICT4 Х или 2Eхde IICT4 X. |
Помехоустойчивость | Система устойчива к солнечной радиации мощностью до 750 Вт/м2 под углом ≥ 3° к оптической оси, а также к обычным загрязнителям окружающей среды. |
Сечение подключаемого провода | От 22 AWG (0,3 mm2) до 12 AWG (2,5 mm2). |
Кабельные вводы | 2 кабельных ввода М25 или 3/4NPT приемник, 4 кабельных ввода М25 или 3/4NPT передатчик. |
Материал корпуса | Нержавеющая сталь марки 316 (CF8M). |
Размеры с крепежом, (ДхШхВ), мм. | Передатчик - 36,3х20,6х27,5. Приемник - 40,8х19,1х27,5. Позволяет выполнять монтаж на трубах диаметром до 120 мм. |
Вес | Передатчик - 9 кг, приёмник - 10,4кг. |
Гарантия | 5 лет (10 лет на ИК источник). |
