Назначение

Газоанализатор токсичных газов и кислорода стационарный электрохимический GT3000 представляет собой  интеллектуальное автономное устройство, разработанное для работы на индустриальных объектах и обеспечивающее непрерывный контроль за утечками опасных концентраций газов и уровня кислорода в рабочей зоне.

Конструктивное исполнение
  • Газоанализатор GT3000 используется совместно с универсальными трансмиттерами сигналов – моделями UD10 и UD20. Все функции подачи тревожной сигнализации осуществляются трансмиттерами UD10 и UD20.

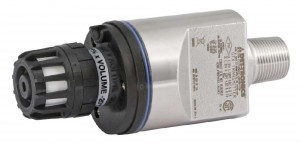

  • Газоанализатор GT3000 состоит из сменного сенсорного модуля – модели GTS, соединённого с преобразователем сигналов – моделью GTX.
  • Работа электрохимического сенсорного модуля GTS для мониторинга концентрации загазованности в окружающем воздухе основана на технологии капиллярного диффузионного барьера.
  • Единый преобразователь сигналов GTX совместим со всеми типами сенсорных модулей GTS. В зависимости от типа измеряемого газа и его диапазона GTX комплектуется соответствующим модулем GTS.
  • Газоанализатор GT3000 является 2х-проводным устройством, вырабатывающим выходной аналоговый сигнал 4-20 мА, пропорциональный концентрации обнаруживаемого газа, и способным работать с коммуникационным протоколом HART.
  • Калибровка газоанализатора GT3000 выполняется одним оператором с использованием магнита и встроенного светодиода индикации.
Удобство эксплуатации

Преобразователь сигналов GTX поддерживает коммуникационный протокол HART через цепь 4-20 мА. Это позволяет выполнять конфигурацию и иметь доступ к информации о состоянии, калибровке и диагностике газоанализатора.

Газоанализатор GT3000 оборудован внутренним переключателем (герконом), выполняющим роль интерфейса пользователя. Геркон позволяет пользователю активировать процесс калибровки при кратковременном размещении магнита напротив указанного на корпусе газоанализатора месте.

В газоанализаторе GT3000 имеются один зелёный и один жёлтый светодиоды. Светодиоды используются для индикации нормального режима работы, режима калибровки и состояний неисправности.

Надёжность

Для защиты чувствительного элемента от загрязнений окружающей среды и попадания влаги в газоанализаторе GT3000 используется гидрофобный фильтр, который легко заменяется без вскрытия устройства или использования специальных инструментов.

Сенсорный модуль GTS представляет собой искробезопасное устройство, позволяющее выполнять его замену в полевых условиях во взрывоопасной зоне без отключения напряжения питания.

Автоматическое распознавание сенсорного модуля

Трансмиттер сигналов GTX автоматически распознаёт присутствие сенсорного модуля GTS, позволяя оператору с помощью HART-коммуникатора или контроллеров UD10 и UD20 получить доступ к следующей информации:
- дата изготовления сенсорного модуля;
- заводской номер модуля;
- тип обнаруживаемого газа;
- диапазон измерения концентраций.

Сенсорный модуль GTS программируется на тип обнаруживаемого газа и диапазон его измерений на заводе-изготовителе. При подаче на модуль напряжения питания трансмиттер GTX считывает эту информацию и подтверждает её.

Регистрация данных

Как сенсорный модуль GTS, так и модуль GTX способны регистрировать до 256 событий. Данные о событии заносятся в энергонезависимую память и сохраняются в ней при переключениях напряжения питания. Для просмотра архивов данных могут применяться контроллеры UD10, UD20 или HART-коммуникатор.
В сенсорном модуле GTS сохраняется следующая информация: количество наработанных часов; рабочая температура (минимальная / максимальная, с отметкой даты и времени); калибровка (архивные данные о выполненных калибровках модуля с отметкой времени и даты, и результатами проведённых калибровок).
В модуле трансмиттера GTX сохраняется следующая информация с отметкой даты и времени: включение напряжения питания; замена сенсорного модуля; любые виды неисправности.

Основные технические данные:

Измеряемые газы и диапазон измерения

Сероводород (H2S) 0–20 ppm (0-28 mg/ m3); 0–50 ppm (0-70 mg/m3); 0–100 ppm (0-141 mg/ m3).
Аммиак (NH3) 0–100 ppm (0-70 mg/ m3).
Кислород (О2) 0–25 % об. д.
Оксид углерода (СО) 0-100 ppm (0–116 mg/ m3); 0–500 ppm (0–582 mg/ m3).
Диоксид серы (SO2) 0–20 ppm (0–53 mg/ m3); 0–100 ppm (0–266 mg/ m3).
Хлор (Cl2) 0–10 ppm (0–29 mg/ m3).

Совместимость Трансмиттеры сигналов загазованности UD10 или UD20 производства Det-Tronics.
Время прогрева, макс. 150 сек.
Питание
24 В пост. тока (номинальное); от 12 до 30 В пост. тока (диапазон).
Потребляемая мощность 0,8 Вт (максимальная при напряжении питания 30 В).
Выходной токовый сигнал
От 4 до 20 mA (диапазон измерения); 3,8 mA (режим калибровки);
≤ 3,6 mA (неисправность).
Сопротивление выходной цепи, макс.
При 18 В – 300 Ом.
При 24 В – 600 Ом.
Маркировка взрывозащиты 2Exdm[ia]IICT4 X или 0ExiaIICT4 X.
Температурный диапазон
Рабочий: от –40 °С до +50 °С (для сенсора на сероводород); от –20 °С до +50 °С (остальные). Хранение: от –0 °С до +20 °С.
Диапазон влажности От 15 % до 90 % относительной влажности без конденсации.
Атмосферное давление 760 мм рт. ст. ± 10 %.
Герметичность IP66.
Материал корпуса
Трансмиттер GTX – нерж. сталь марки 316 (CF8M); cенсорный модуль GTS – полифталамид (РРА, содержание углерода 30 %).
Резьба соединения М25 или ¾ NPT (трансмиттер GTX).
Размеры, мм 64 х 64 х 158 (GTX + GTS).
Вес ≤1, кг (GTX + GTS).
Гарантия 18 месяцев.
